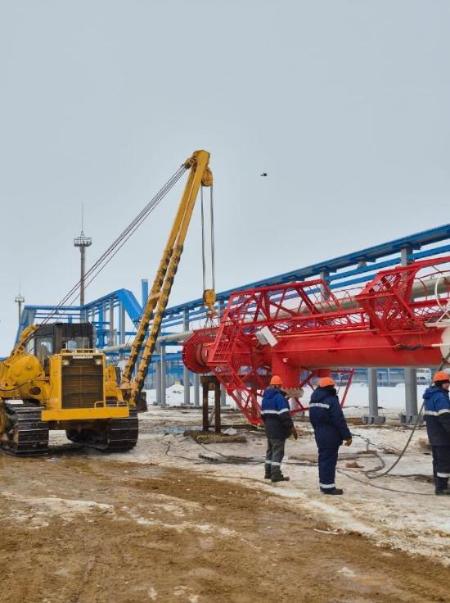

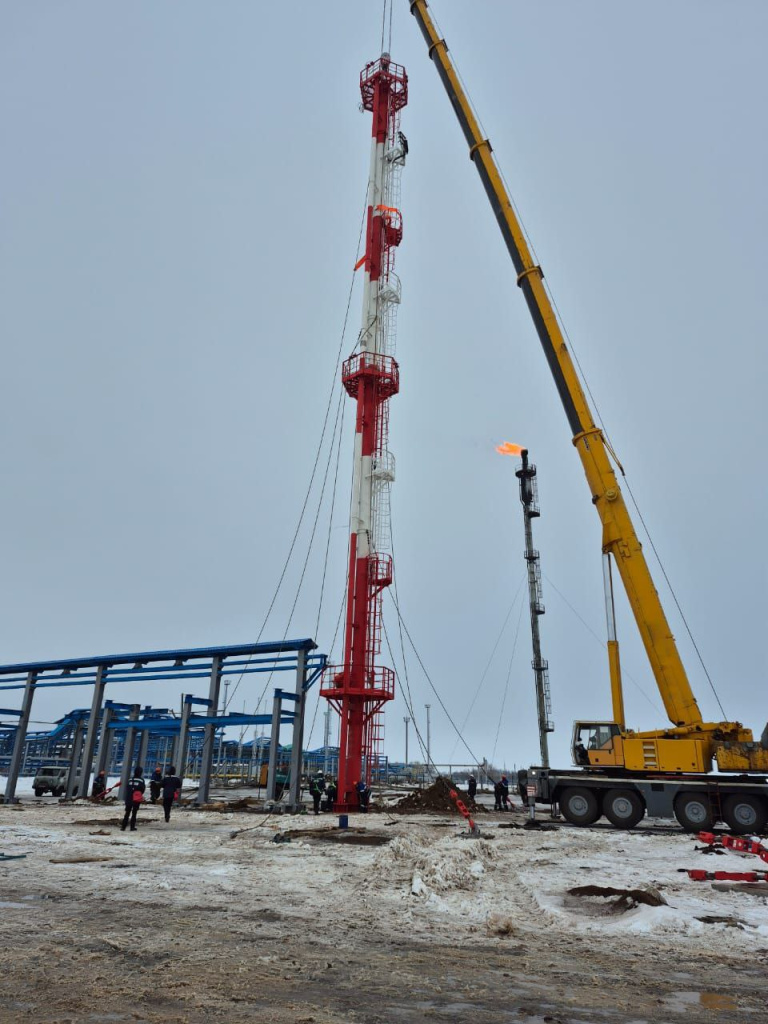

Для обеспечения безопасности технологических объектов компания «РНГ-инжиниринг» (ПАО «Европейская Электротехника», группа «ОМЗ Перспективные технологии») выполнила полный цикл поставки и ввода в эксплуатацию совмещенной факельной установки. Оборудование предназначено для сжигания сероводородсодержащих газов при аварийных, периодических и плановых сбросах.
Основные параметры объекта:
- высота ствола без оголовка — 47 м, общая высота — 50 м;
- ствол высокого давления (ВД) — Ду700 мм, низкого давления (НД) — Ду300 мм;
- оголовок совмещенный ОФ‑600/200 с тремя дежурными горелками, термопарами и газовым затвором;
- автоматическая электроискровая система розжига и контроля пламени;

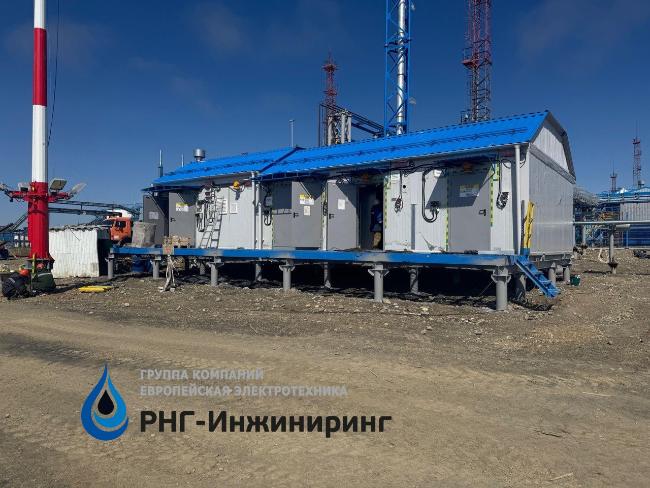

- блок управления факелом (шкаф управления розжигом) во взрывозащищенном и климатозащищенном исполнении;
- блок подготовки газа (блок регулирования газа)
Ниже приведены ключевые этапы шеф-монтажа и пусконаладки, которые обеспечили надёжную работу установки в составе промысловой инфраструктуры.
1. Шеф-монтаж
- Контроль кабельных линий, заземления.
- Проверка сварных швов трубопроводов и стволов.
- Проверка соответствия проекту, работоспособности арматуры, креплений.
- Подписание акта шеф-монтажа (поставщик, монтажник, заказчик).
2. Подготовка к ПНР
- Очистка горелок, проверка линии топливного газа.
-
Проверка линии топливного газа
- Контроль уклонов трубопроводов
- Замеры заземления, изоляции кабелей, целостности цепей.
- Настройка эжектора подбором сопла по составу газа.
- Проверка стационарных и переносных заградительных огней.
3. Пусконаладка
- Продувка азотом топливных линий и стволов.
- Подача напряжения, проверка искры, сигналов термопар, связи с верхним уровнем.
- Розжиг дежурных горелок: автоматический и ручной
- Розжиг малого пламени с настройкой давления
- После устойчивого малого пламени — открытие факельного коллектора, зажигание основного факела от дежурных горелок.
- Опробование режима большого пламени, возврат в дежурный режим.
Результат: установка введена в эксплуатацию с подтверждённой готовностью к безопасному сжиганию сероводородсодержащих сбросов.
