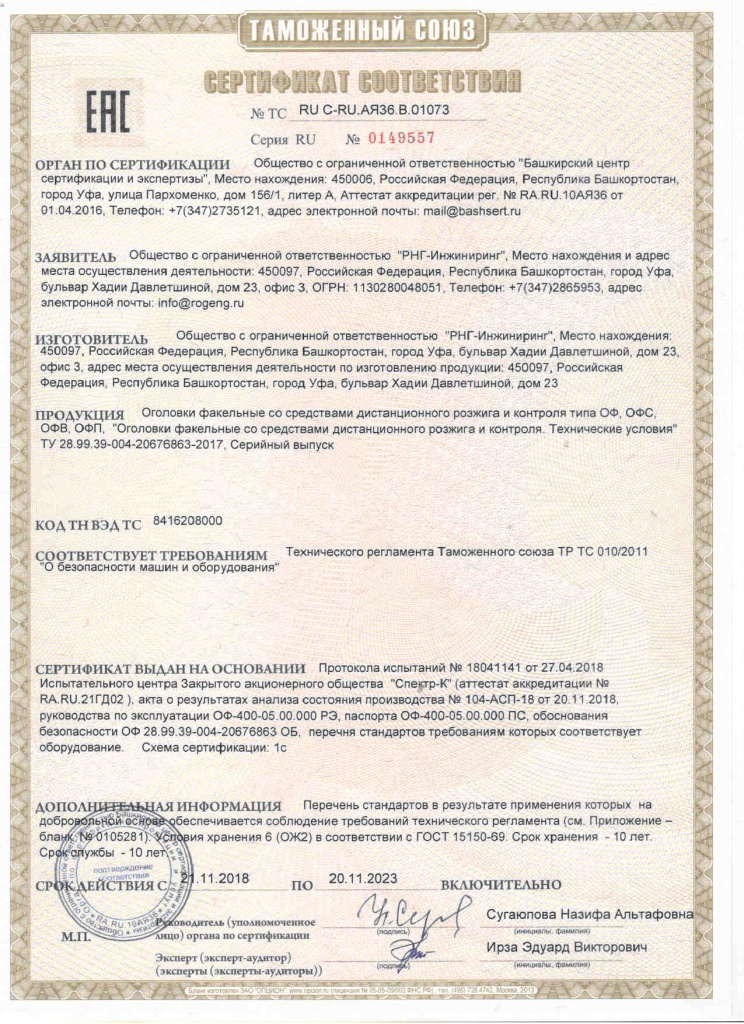

СЕРТИФИКАТ СООТВЕТСТВИЯ СТО АНО "ИНТИ"
Факельный оголовок
Факельный оголовок — это устройство факельной установки (факела), предназначенное для безопасного и эффективного сжигания (утилизации) избыточных или аварийных потоков углеводородных газов.

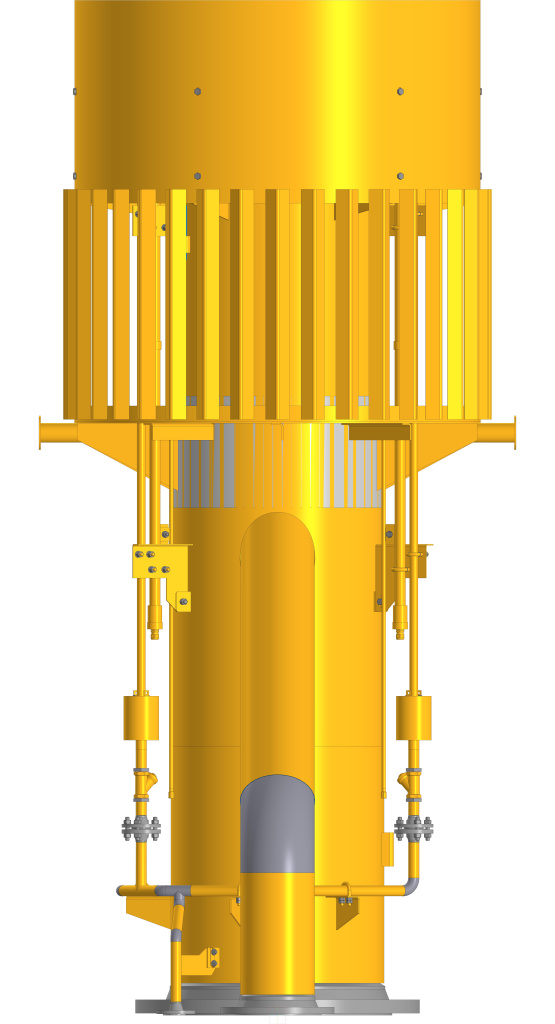

Конструкция:
Принцип работы:
Часть газа сбрасывается через набор сопел, что позволяет разбить общее пламя на струи, стабилизируя пламя. Вторая часть газа сбрасывается через центральную часть с завихрителями, что позволяет получить вращающуюся газовоздушную смесь с обратными центральными токами для интенсификации процесса сжигания сбросного газа. Эффективность сжигания обеспечивается за счет скорости выхода газа из ОФ и естественного подсоса воздухаВиды факельных оголовков:
Факельный оголовок ОФВ
Факельный оголовок ОФВ предназначен для безопасного, бездымного сжигания постоянных сбросов (продувочный газ) – без пара или вспомогательного топлива. Эффективная смесительная головка обеспечивает максимальный контакт газа с воздухом. В результате, оголовок ОФВ создает вертикальное, плотное, турбулентное пламя.

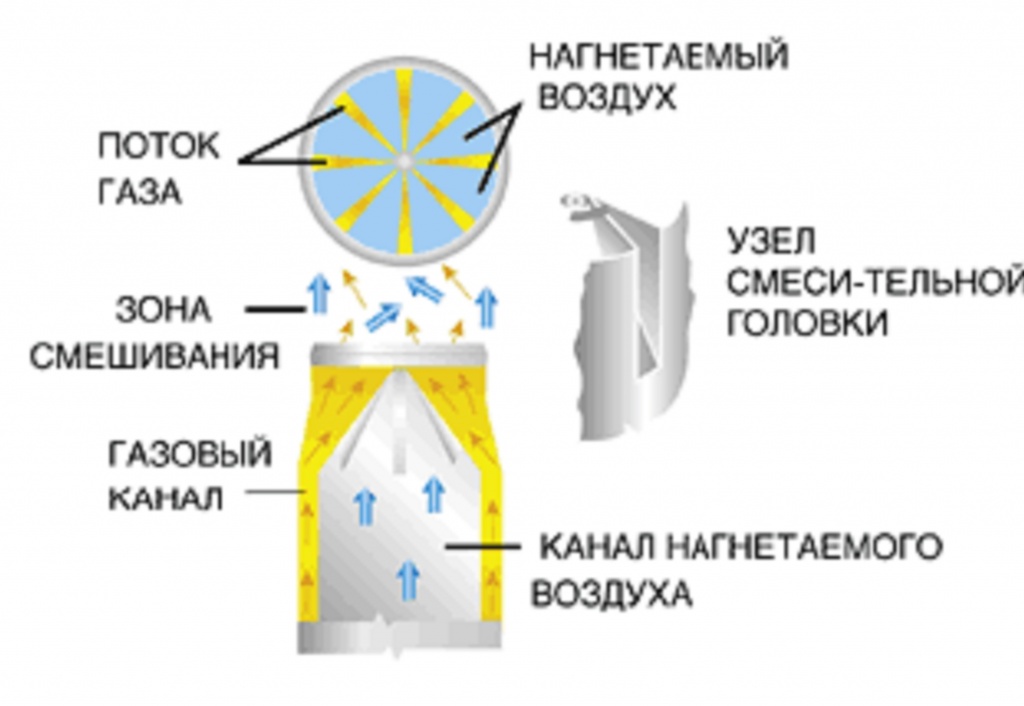

Сжигаемый газ движется вверх по кольцевому каналу факела ОФВ и турбулентно смешивается с воздухом, нагнетаемым вверх через центральный канал факела.
Преимущества факельного оголовка:
В оголовке предусмотрены дежурные горелки (ГД), стабилизаторы пламени, ветрозащита, которая защищает оголовок от порывов ветра. Для уменьшения расхода продувочного газа внутри оголовка предусмотрен газовый затвор.
Обеспечение полного сгорания: Конструкция оголовка способствует оптимальному смешиванию газа с воздухом, чтобы сжечь максимальное количество углеводородов. Неполное сгорание приводит к выбросам сажи (дыма), токсичного монооксида углерода (CO) и несгоревших углеводородов.
Стабилизация пламени: Предотвращает отрыв пламени от оголовка и его затухание, что могло бы привести к выбросу неочищенного газа в атмосферу.
Защита от проскока пламени: Специальная конструкция (например, использование отдельных сопел или горелок) предотвращает возможность возврата пламени внутрь факельной трубы, что могло бы вызвать взрыв.
Снижение теплового излучения и шума: Современные оголовки спроектированы так, чтобы минимизировать тепловое воздействие на близлежащее оборудование и персонал, а также снизить уровень шума при горении.
Подавление дымообразования: Для тяжелых газов или при больших расходах используются специальные оголовки с подачей пара или воздуха. Пар/воздух рассекает поток тяжелых углеводородов, улучшает смешение с кислородом и предотвращает образование сажи, делая пламя практически прозрачным.
