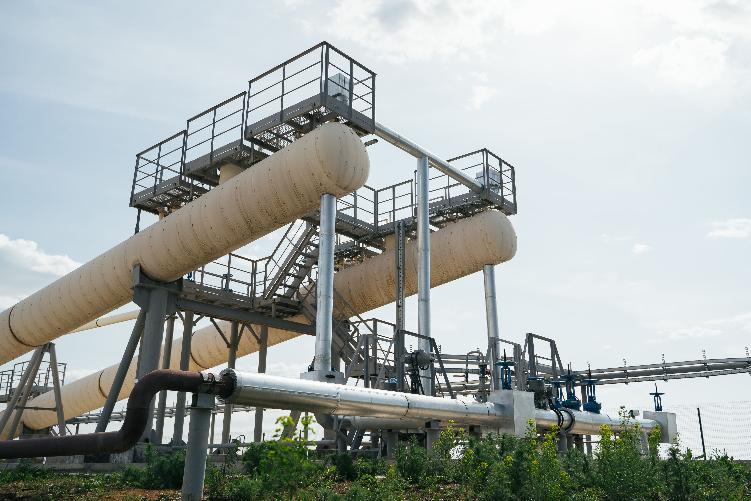

Установка предварительного сброса воды в трубном исполнении (КДФТ)
Параметры установки :
-
3400 м³/сут - производительность по жидкости
-
340 м³/сут -производительность по нефти
Концевые делители фаз трубные автоматизированные (КДФТ-А) предназначены для разгазирования и предварительного обезвоживания нефти до содержания в ней воды не более 0,5÷5,0% и могут входить в состав УПСВ или поставляться отдельно в качестве входной ступени разгазирования и обезвоживания УПН, либо других установок подготовки нефти.
Состав оборудования:
В состав концевых делителей фаз трубных (КДФТ-А) входят следующие узлы и оборудование:
— узел предварительного отбора газа (УПОГ), предназначенный для отбора отделившегося свободного газа в подводящем коллекторе;
— смеситель СМ, предназначенный для интенсивного смешивания потока жидкости с реагентом-деэмульгатором и обеспечения коалесценции капель воды;
— наклонные трубные секции (1, 2 или 4) в зависимости от производительности, предназначенные для отделения воды от нефти и ее дегазации;
— внутренние полочные коалесцеры-осадители в нижней части секции, предназначенные для доочистки воды от механических примесей и нефти.
Система автоматизации КДФТ-А состоит из двух уровней:
— нижний уровень — контрольно-измерительные приборы (КИП) и контроллеры, объединенные в распределенную сеть локального контроля и управления;
— верхний уровень — автоматизированное рабочее место (АРМ) оператора (контроллер), расположенное в операторной.
Размеры КДФТ-А и их технологический объем определяются в зависимости от производительности по жидкости, физико-химических свойств нефти, пластовой воды, режима работы и требований к качеству конечной продукции на основании проведенных исследований агрегатированной устойчивости водо-нефтяной эмульсии.
Основные преимущества модернизированных КДФТ:
— уменьшение габаритов по длине и металлоемкости в 1,5 раза (или соответствующее увеличение производительности при сохранении существующих габаритов);
— сокращение площади застройки (до 1,5 раз);
— оптимизация конструкций и унификация внутренних сепарационных элементов;
— наличие в аппаратах механизированной системы гидродинамического размыва и удаления накоплений мехпримесей;
— совершенствование системы АСУ ТП, включая контроль качества разделения нефти и воды.
