Проект
Поэтапное развитие месторождения с применением мобильных установок предварительного сброса воды (МУПСВ)
Параметры
2500 млн./т. год - производительность по нефти
Назначение
Модульные (мобильные) установки для исследования, сбора и подготовки продукции скважин предназначены для автоматизированного измерения дебита скважин при различных устьевых давлениях, а также отделения нефти от газа и воды с последующим наливом в автоцистерны, либо подачей в нефтегазосборную систему месторождения или утилизацией ее на факеле; подготовки газа для использования на собственные нужды, подачи в газосборную систему либо выработки электроэнергии на месте.
1 этап
МУПСВ-440 тыс.т/год
2 этап
Cуммарная мощность МУПСВ-880 тыс.т/год
3 этап
Cуммарная мощность МУПСВ–1760 тыс.т/год.
4 этап
Cуммарная мощность МУПСВ–2500 тыс.т/год.

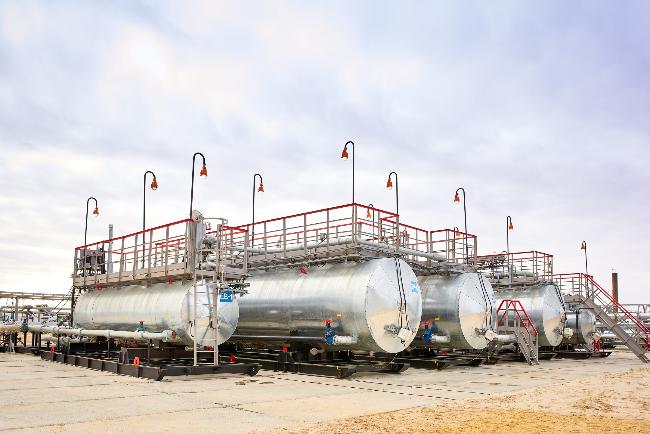

Исполнение установки МУПСВ может быть в блочном исполнении:
— на рамном основании в емкостном варианте с применением трехфазных сепараторов и отстойников воды;
— в трубном исполнении с применением концевых делителей фаз трубных автоматизированных (КДФТ-А);
— в контейнерном исполнении в габаритах 20–40 футовых контейнеров в емкостном и трубном исполнении.
Преимущества использования мобильных установок
- Гибкая система подбора параметров и состава комплекса (масштабируемость);
- Мобильность и простота перемещения за счет использования рамы или шасси;
- Простота сборки межблочных трубопроводов за счет использования секций трубопроводов с быстроразъемными соединениями;
- Эксплуатация комплекса на основании проекта привязки, если он не включен в проект разработки и ОПР, без существенных капитальных затрат на подготовку фундаментов;
- Снижение «геологических» рисков при освоение новых, малоизученных месторождений.
Описание технологического проекта
· От скважин по системе нефтесбора эмульсия с растворенным газом поступает на вход МУПСВ в блок сепараторов первой ступени сепарации (далее - НГС), где протекает первичная дегазация НГЖС. Из НГС разгазированная жидкость поступает в блок подогревателей нефти с промежуточным теплоносителем (далее - ПНПТ), где нагревается до 40-45 градусов по Цельсию.
· Нагретая нефтеводяная эмульсия поступает в блок сепараторов нефтегазовых со сбросом воды (далее НГСВ).
· Отделение газа, воды от нефти осуществляется термохимическим способом с применением реагентов деэмульгаторов, дозируется установкой УДХ-1.
· Обезвоженная нефть после НГСВ направляется в сепаратор блок третей ступени сепарации (далее - ЕН) для дальнейшего разгазирования. Нефть из ЕН направляется на прием подпорных насосов и далее в насосы внешней перекачки нефти далее через систему измерения количества и показателей качества нефти сырой СИКНС откачивается на ЦПС.
· Вода из НГСВ направляется в блок отстойников воды (далее - ОВ) для отстоя. Очищенная подтоварная вода из ОВ поступает в блок накопителей воды (далее - ЕВ), после ЕВ вода поступает на прием насосной пластовой воды для подачи на термическую утилизацию на ГФУ через узел учета воды.
· Газ, выделившийся из нефти в НГС, после очистки во встроенном газосепараторе подается в блок регулирования газа (далее – БРГ) для распределения и учета газа по потокам. Газ используется в качестве топлива для ПНПТ, для дежурных горелок ГФУ, для выработки электроэнергии на ГПЭС.
· Газ первой ступени сепарации подается в факельный коллектор высокого давления и через расширительную камеру РК в ГФУ для термического обезвреживания подтоварной воды.
· Газ выделившийся в сепараторах НГСВ, ЕН, ОВ, ЕВ поступает в факельный коллектор низкого давления и через расширительные камеру РК в ГФУ на утилизацию.
