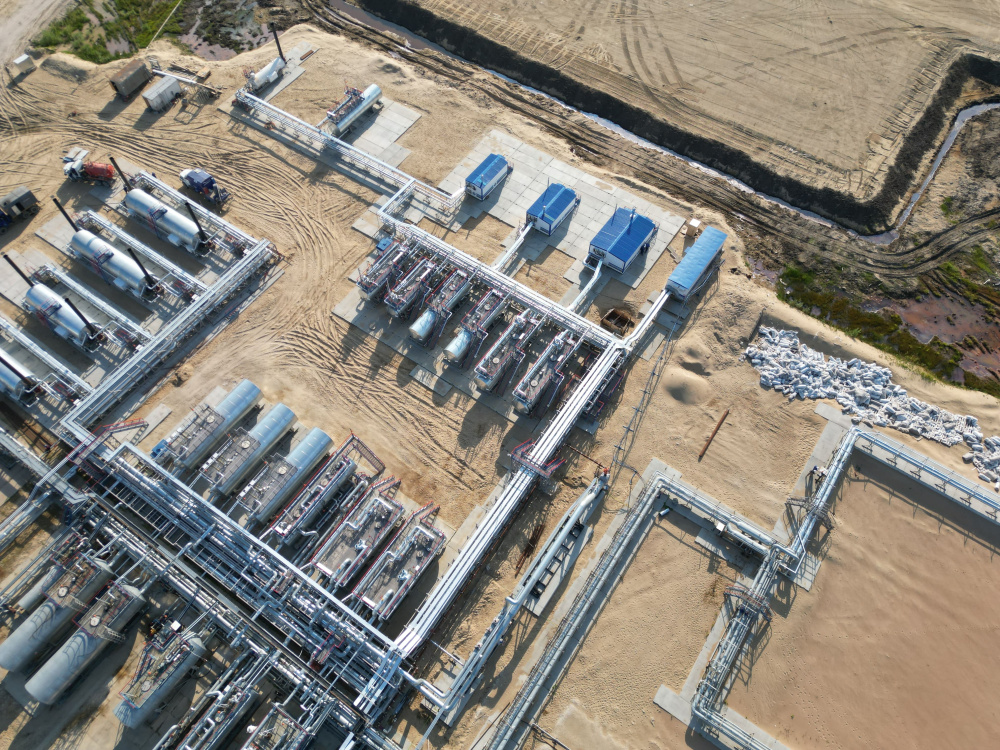

Мобильная установка подготовки нефти (МУПН)

Проект

Мобильная установка подготовки нефти (МУПН)

5 этапов расширения

Параметры

4500 м³/сут - итоговая производительность комплекса по жидкости

4050 т/сут- производительность по нефти

Мобильные установки подготовки нефти (МУПН) предназначены для сбора и подготовки продукции нефтедобывающих скважин путем обеспечения глубокого обезвоживания, обессоливания, снижения упругости паров нефти и достижения требуемого качества товарной нефти и сбрасываемых пластовых вод для дальнейшей транспортировки.

В составе блочной автоматизированной установки подготовки нефти входят следующие блоки:

—        Блок входных манифольдов (БВМ);

—        Блок дозирования деэмульгатора (БР);

—        Блок интенсификации перемешивания газожид- костной смеси с деэмульгатором (смесители СМ);

—        Блок входного сепаратора со сбросом воды (БВС);

—        Блок нагрева нефти (БНН);

—        Блок обезвоживания нефти (БОН);

—        Блок обессоливания нефти (БОСН);

—        Блок насосов подачи пресной воды (БНППВ);

—        Блок концевой сепарационной установки (БКСУ);

—        Блок очистки пластовой воды (БОВ);

—        Блок буферных водяных емкостей (БЕВ);

—        Блок насосов внутренней и внешней перекач- ки нефти (БВ и ВПН);

—        Блок насосной откачки воды (БНОВ);

—        Блок очистки газа высокого и низкого давле- ния (ГС-1 и ГС-2);

—        Блок измерения и регулирования газа (БИР);

—        Блок коммерческого узла учета нефти (БУУН-К);

—        Блок газовых трубных расширителей (ТГР-1,2), выполняющих роль факельных сепараторов;

—        Совмещенная факельная установка высокого и низкого давления (ФСУ);

—        Блок резервуаров товарной нефти (РВС);

—        Блок узла учета воды (БУУВ);

—        Блок дренажных емкостей (ЕД), утечек нефти (ЕУ), сбора газового конденсата (ЕК) и аварийно- го опорожнения блоков нагрева нефти (ЕА);

—        Установка улавливания легких фракций угле- водородов (УУЛФ);

—        Блок операторной;

—        Блок химической лаборатории;

—        Блок механической мастерской;

—        Блок трансформаторной подстанции и рас- пределительным устройством БТП и РУ;

—        Блок ЩСУ;

—        Блок насосной системы пожаротушения;

—        Блок резервуара хранения противопожарной воды;

—        Блок вспомогательного оборудования;

—        Комплекс технических и программных средств автоматизации и АСУ ТП.

Установка подготовки нефти может быть изготовлена в двух вариантах:

—        в емкостном исполнении;

—        в трубном исполнении
