Подогреватели путевые автоматизированные

Назначение: Подогреватели путевые автоматизированные предназначены для нагрева нефти, нефтяных эмульсий, газа, пластовой воды, промежуточного теплоносителя, технологической и теплофикационной воды на комплексах промысловой подготовки и транспортировке и (или) первичной подготовки нефти.

Типы: Печи выпускаются одноконтурные и двухконтурные (с одним или двумя змеевиками) для нагрева нефтяной эмульсии и пресной воды. могут работать на природном или попутном газе, на жидком топливе (сырая нефть, печное топливо и дизельное топливо).

Выпускаются следующих типов:

АМЖГ — тип подогревателя, предназначенного для работы на природном или попутном газе и жидком топливе (сырая нефть, печное топливо и дизельное топливо),

А — при работе только на природном или попутном газе,

АЖ — при работе только на жидком топливе.

Состав оборудования: Подогреватели состоят из емкости, змеевиков (одного или двух), топки, горелочного устройства, дымовой трубы.

Подогреватели поставляются на рамеосновании в комплекте с блоком подготовки жидкого топлива (при необходимости), с блоком вентиляторного агрегата, с системой автоматизации.

 Путевой подогреватель ПП-0,63А

Путевые подогреватели изготавливаются следующих типов: ПП-0,63А, ПП-0,63АЖ, ПП-0,63АМЖГ.

ПП-0,63А - тип подогревателя для работы на природном или попутном газе;

ПП-0,63АЖ - тип подогревателя для работы на жидком топливе (сырая нефть, печное топливо и дизельное топливо);

ПП-0,63МАЖ - тип подогревателя для работы на природном или попутном газе и жидком топливе (сырая нефть, печное топливо и дизельное топливо).

Печи ПП-0,63А изготавливаются одно- и двухконтурными (с одним или двумя змеевиками) для нагрева нефтяной эмульсии и пресной воды.

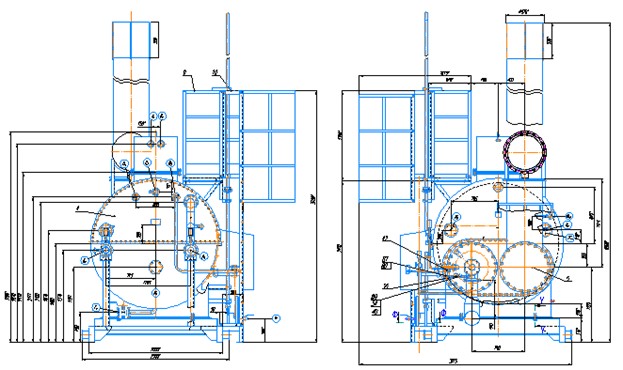

Подогреватель ПП-0,63А изделие полной заводской готовности в полном сборе (см. рисунок 1), состоящий из следующих основных сборочных единиц;

- Блок вентиляторного агрегата (поз.1);

- Рама (сани) – основание (поз.2);

- Корпус подогревателя (поз.3);

- Змеевик (поз.4);

- Топка (поз.5);

- Дымовая труба (поз.6);

- Шкаф подготовки топливного газа с газовой обвязкой (поз.7);

- Горелочное устройство (поз.8);

- Расширительный бак (поз.9);

- Шкаф подготовки жидкого топлива для подогревателей на жидком топливе (не показан).

Подогреватель комплектуется системой автоматизации (СА), которая предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, выдачи рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров.

Таблица 1 – Основные параметры и размеры подогревателей ПП-0,63А (двухконтурные)

Путевой подогреватель ПНПТ-1,6

Путевые подогреватели ПНПТ-1,6 могут работать на природном или попутном газе, на жидком топливе (сырая нефть, печное топливо и дизельное топливо).

          Подогреватель ПНПТ-1,6 изделие полной заводской готовности в полном сборе (см. рисунок 3), состоящий из следующих основных сборочных единиц;

- Блок вентиляторного агрегата;

- Рама (сани) – основание;

- Корпус подогревателя;

- Змеевик;

- Топка;

- Дымовая труба;

- Шкаф подготовки топливного газа с газовой обвязкой;

- Горелочное устройство.

Подогреватель комплектуется системой автоматизации (СА), которая предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, выдачи рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров.

Таблица 2 – Основные параметры и размеры подогревателей ПНПТ-1,6

Путевые подогреватели ПП-4В могут работать на природном или попутном газе, на жидком топливе (сырая нефть, печное топливо и дизельное топливо).

Подогреватель ПП-4В изделие полной заводской готовности в полном сборе , состоящий из следующих основных сборочных единиц;

- Блоки вентиляторных агрегатов;

- Рама (сани) – основание;

- Корпус подогревателя;

- Змеевик;

- Топки;

- Дымовые трубы;

- Шкаф подготовки топливного газа с газовой обвязкой;

- Горелочные устройства.

Таблица 3 – Основные параметры и размеры подогревателей ПП-4В

Электрооборудование и аппаратура управления являются:

- заводского изготовления;

- соответствующего климатического исполнения согласно ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

Силовое электрооборудование, а также защитные мероприятия (заземление) соответствуют требованиям действующих нормативных документов Российской Федерации.

Автоматизация - комплекс комплектуется средствами измерений и системой контроля и регистрации технологических параметров, датчиками, кабельной контрольной и силовой обвязкой, кабельными эстакадами и лотками, клеммными коробками, маркировочными бирками на кабели, СИ, датчики и пр.

Система обеспечивает ведение технологического процесса в автоматическом режиме и соблюдение необходимых метрологических требований единства измерений и учетных операций. ЛСУ предусмотрена в шкафном климатозащищенном исполнении с источником бесперебойного питания и размещается на раме подогревателя.

Приборы и средства автоматизации обеспечивают:

- безопасность работы при эксплуатации по правилам и нормам, действующим в РФ;

- работоспособность в климатических условиях региона размещения.

Все датчики КИПиА имеют выходные сигналы типа 4-20мА, релейные выходы типа «сухой контакт».
