Горизонтальная факельная установка высокого давления (ГФУ-В) предназначена для сжигания углеводородных газов с избыточным давлением  (газ с начальных ступеней сепарации нефти, продувочных газов скважин газовых месторождений, сбросных газов скважин при продувке шлейфов, аварийный сброс давления).

ГФУ применяется в составе факельных установок по утилизации природного, топливного или попутного нефтяных газов при аварийных, периодических и постоянных сбросах на объектах сбора и подготовки нефти и газа, а также на объектах нефтехимической переработки углеводородов.

ГФУ используется для сжигания:

- продувочных газов скважин газовых месторождений;
- сбросных газов скважин при продувке шлейфов;
- сбросных газов с технологических линий установок комплексной подготовки газа.

ГФУ обеспечивает:

-гарантированный розжиг газовой смеси дежурной горелки или факельного оголовка с применением единой конструкции запального электрода - датчика контроля пламени;
- контроль наличия пламени как дежурной горелки;
- устойчивое горение при наличии боковых ветров в зоне расположения факельной установки;
- программируемый автоматический режим розжига и контроля по заданной циклограмме с выдачей сигналов на индикатор визуального наблюдения или исполнительные устройства (по согласованию с Заказчиком).

Климатическое исполнение ХЛ1 по ГОСТ 15150 с температурой воздуха при эксплуатации от минус 60 °С до плюс 40°С.



Технические характеристики:

- Расход газа до 41,7 тыс.м3/ч при стандартных условиях.
- Давление газа в подводящем трубопроводе до 10,0 МПа.
- Условный диаметр подводящего трубопровода 100 мм.
- Климатическое исполнение – ХЛ.

Описание Горизонтальной факельной установки ГФУ

Комплект ГФУ-В состоит из четырех блоков: ГФУ-В с дежурной горелкой, блока регулирования газа (БРГ), шкафа управления розжигом ШУР (далее ШУР) и блока преобразования (далее БП).

ГФУ-В представляет собой раму-основание 1 (см. рисунок 1, справочно) с закрепленным на ней трубопроводом подвода газа 2, обратным клапаном 3 и дефлектором 4. В дефлекторе установлена факельная горелка 6 с обтекателем в виде тела Коанда 7, а также горелка дежурная (далее по тексту ГД) 8, конструктивно совмещенная с запальной горелкой, со встроенной термопарой и датчиком контроля пламени 9 и свечой розжига 10. ГФУ-В также оборудована защитным экраном 5.

ГД одновременно выполняет функцию запальной горелки. Отдельного подвода газа для розжига не требуется. ГД при непрерывном режиме работы потребляет 1,5÷2,0 нм3/ч топливного газа (для одной ГД) с давлением 0,05…0,10 МПа (изб.). Во время розжига потребление топливного газа не меняется.


Минимально-допустимое давление сбросного газа на ГФУ-В должно составлять 0,2 МПа (изб.).

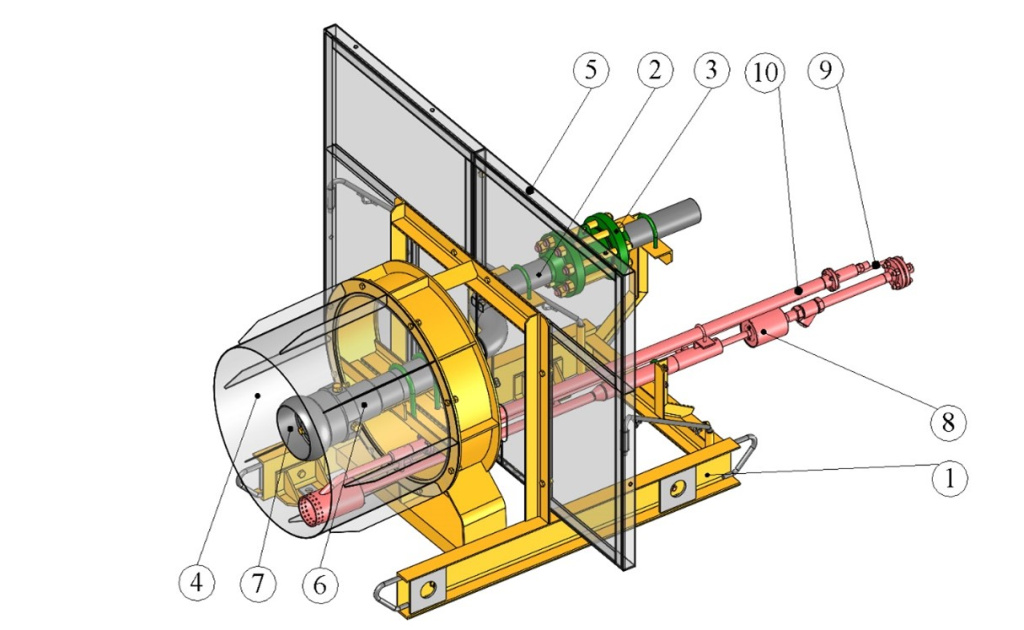

Рисунок 1 – Общий вид ГФУ-В (справочно, фланцевое соединение на подводящем трубопроводе не показано)



Узлы и детали ГФУ, работающие в зоне повышенных температур, изготавливаются из нержавеющих (высоколегированных) сталей, теплоизоляции и нанесению антикоррозионного покрытия и/или окраске не подлежат.

Металлоконструкции ГФУ, изготовленные из низколегированных и углеродистых сталей, окрашиваются термостойким полисилоксановым покрытием Армокот V500 в два слоя толщиной 90 мкм, общая толщина покрытия 180 мкм, цвет черный согласно технологии завода-изготовителя.

ГФУ в климатическом исполнении ХЛ1 по ГОСТ 15150

Производительность по газу горелки, м3/ч, при стандартных условиях

до 41700 включ.

Расход топливного газа на дежурную горелку, м3/ч, при нормальных условиях

1,5…2,0

Давление топливного газа на дежурную горелку, МПа (изб.)

0,05…0,1

Абсолютная минимальная температура, ºС

Минус 55,4

Класс взрывоопасной зоны по СП 12.13130-2009

В-Iг

*Минимально-допустимое давление газа на ГФУ для горелок давления составляет 0,2 МПа (изб.).

Показатели назначения

Параметр

Давление, МПа (изб.) (кгс/см2)

Рабочее горелки

до 5,0 (50,0)

Расчетное давление горелки

10,0 (100,0)

Температура, °С

Рабочая среды горелки, t

От минус 30 до +15,5

Расчетная стенки, tр

+140

Минимально допустимая температура стенки, tmin

Минус 60

Характеристика среды

Класс опасности по ГОСТ 12.1.007-76

4

Пожароопасность по ГОСТ 12.1.007-91

Пожароопасная

Категория взрывоопасной смеси по ГОСТ 31610.20-1-2020

IIА

Взрывоопасная

Категория взрывоопасной смеси по ГОСТ 31610.20-1-2020

T3

Состав газа

углеводородный газ

Прибавка на коррозию, мм

2

Расчетный срок службы, лет

30

Сейсмичность по MSK-64, балл, не более

7

Категория размещения по ГОСТ 15150-69

1

Режим работы

Периодический
