Факельная совмещенная установка

Факельная совмещенная установка (ФСУ) с несколькими стволами для сжигания газов представляет собой ключевой элемент системы обеспечения промышленной и экологической безопасности на объектах нефтегазового комплекса. Она предназначена для безопасного и эффективного сжигания (утилизации) углеводородных газов в различных режимах эксплуатации:

· Аварийное сжигание: Ликвидация больших объемов газа при плановых остановках (например, для проведения ремонтов), аварийных ситуациях (разгерметизация оборудования, срабатывание предохранительных клапанов) или внезапных отключениях энергоснабжения, внезапного повышение давления, сброса СППК. Это предотвращает выброс горючих газов в атмосферу, создающих угрозу взрывов и пожаров.

· Постоянное (рутинное) сжигание: Утилизация попутных нефтяных газов (ПНГ), технологических газов, сбросных потоков с установок, которые не подлежат рекуперации по технико-экономическим соображениям, или газов продувки.

Ключевая особенность: Установка способна одновременно сжигать газы высокого и низкого давления, что обеспечивает непрерывность технологических процессов и безопасность даже в сложных эксплуатационных условиях.

Область применения: установки сбора и подготовки нефти и газа, нефтеперерабатывающие заводы (НПЗ), нефтехимические производства, терминалы и хранилища

В состав факельной совмещенной установки (ФСУ) входит:

· Факельный оголовок с дежурными горелками, термопарой и запальным электродом
·         2 или более факельных ствола
·         Расширительные камеры
·         ШУР
·         Блок преобразования
·         Теплоизоляциея и электрообогревом трубной обвязки, на передвижной раме-основании, подъемным механизмом – для обеспечения операций спуска/подъема факельного ствола

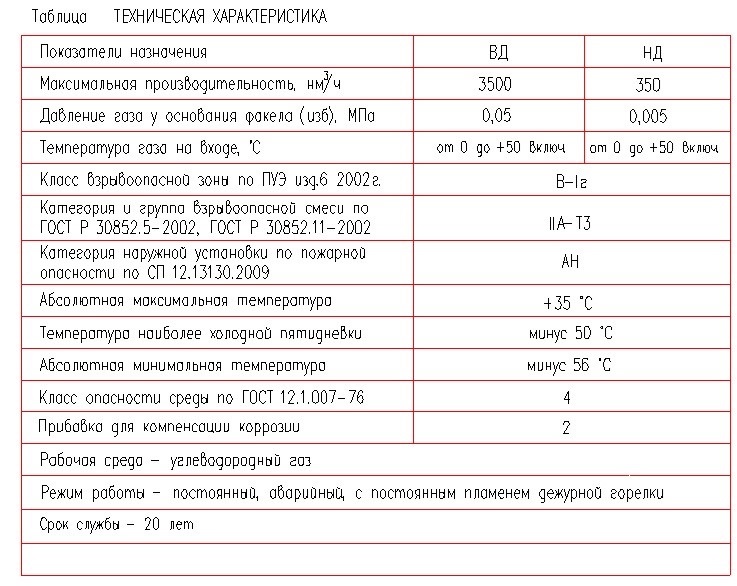

Технические характеристики:
-Максимальная производительность ВД 3500 м³/ч при нормальных условиях.

- Максимальная производительность НД 350 м³/ч при нормальных условиях.
- Давление газа в подводящем трубопроводе ВД до 0,05 МПа (изб.).
- Давление газа в подводящем трубопроводе НД до 0,005 МПа (изб.).
- Диаметр входного патрубка: газ на факел ВД – 150 мм;
- Диаметр входного патрубка: газ на факел НД – 100 мм;
- Количество дежурных горелок – 1 шт.;

- Климатическое исполнение – ХЛ.

Оголовок факельный

В оголовке факельном типа ОФ предусмотрена конструкция струйно-стабилизаторного типа. В оголовке предусмотрены дежурная горелка (ГД), стабилизаторы пламени, ветрозащита, которая защищает оголовок от порывов ветра. Для уменьшения расхода продувочного газа внутри оголовка предусмотрен газовый затвор. Эффективность сжигания обеспечивается за счет скорости выхода газа из ОФ и естественного подсоса воздуха. Также в верхней части ОФ предусмотрены сопла и стабилизаторы пламени при горении.

Газ сбрасывается через центральную часть с завихрителями, что позволяет получить вращающуюся газовоздушную смесь с обратными центральными токами для интенсификации процесса сжигания сбросного газа.

Факельный ствол

Ствол факела, лестницы, площадки обслуживания и другие металлоконструкции (башня) (кроме оголовка) будут покрыты антикоррозионным покрытием: полисилоксановое покрытие Армокот V500.

Блок преобразования (БП) предназначен для преобразования напряжения питания 220 В в высокое напряжение 8 кВ для запального электрода, расположенного на ГД. БП устанавливается в нижней части факельного ствола и соединяется высоковольтным кабелем с запальным электродом, кабелем питания с ШУР.

ШУР выполняет следующие функции:

- ручной и автоматический розжиг дежурной горелки;
- контроль пламени ГД;
- подача сигналов в операторную при погасании пламени ГД и отказе системы розжига.

ШУР представляет собой обогреваемый шкаф, устанавливаемый за обваловкой (ограждением). ШУР соединяется с БРГ, блоком преобразования (БП) и термопарой.
